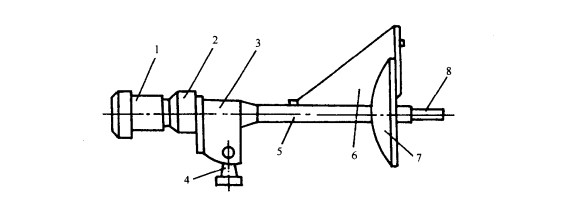

1、电机；2、减速机；3、机架；4固定支座；5套管；6出料挡板；7出料转盘；8转轴套管

      如图所示， 多功能斩拌机新型出料转盘装置主要是将斩好的物料卸出，通过固定支座4安装在机架外壳悬伸的心轴上，使之能做上下、左右的空间运动。欲出料时.拉下出料转盘7使其置于斩肉盘环形槽内。此时.支座上的水银开关导通电路.电机YD带动出料转盘回转，将肉糜从斩肉盘内带出，由于出料挡板6的阻挡从出料相排出。出料后，将转轴套管抬起，该装置停止运转。
