变频斩拌机的刀轴装置及斩肉刀
来源：admin 发布日期
2017-01-05 浏览：
斩拌机有6把凸刃口刀在轴线方向相互错开，螺旋状安装在刀轴端部。由于刀轴轴线只能与环形斩肉盘的某一径向平面垂直.故每一个刀片上的回转半径的点与斩肉盘内壁的间隙各不相同.为防止刀片与斩肉盘内壁发生千扰，在刀轴上装有若干调整垫片3.
调整时松开螺母1，通过增减垫片厚度，同时使刀片上的长六方形孔在刀轴径向移动即可调整刀片与斩肉盘内壁的间隙。该间隙一般为5mm.
为了安全.工作时用刀盖将刀片组件盖起来，也防止物料飞溅，刀盖与斩刀轴驭动电机互锁，只有当盖子盖上时，刀轴电机才能启动工作.

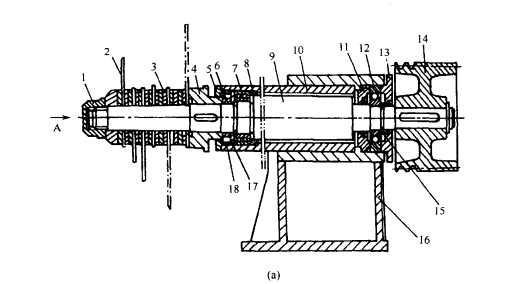

1、螺母；2、斩肉刀；3、垫片；4、六角油封；5轴承压盖；6、锁紧螺母；7、双列短滚子轴承；8、套子；9、刀轴；10、轴套；11、轴承盖；12单列向心球轴承；13、轴承盖；14、三角带轮；15、档环；16、刀轴座；17、挡圈；18、隔套。
